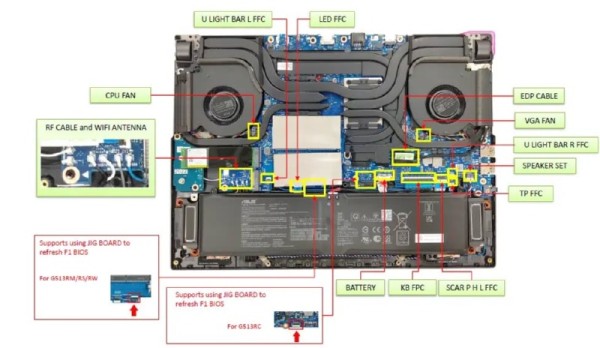

2枚目の写真は、ASUSのゲーミングノートパソコンの底面カバーを開けたときに見える回路および部品の配置図です。

確認されたモデル: 画像内のテキストから、G513RM、RS、RW、G513RC モデルであることが確認できます。

冷却システム: 上部左右に配置された大型CPUファンとVGA(GPU)ファン、そしてこれらを接続する黒色のヒートパイプが特徴です。

主要部品: 底面の大容量バッテリーを中心に、キーボード(KB FPC)、タッチパッド(TP FFC)、スピーカーセットなど各部品の接続端子が黄色の枠で詳細に示されています。

特殊機能: BIOS復旧用の専用ジグ(JIG)ボード接続部など、修理やメンテナンスのための案内も含まれています。
