電源入力および分配 (Input Stage)

グラフィックカードは二つの経路で電源を受け取ります

• +12V_BUS: PCIeスロットを通じてマザーボードから直接供給される電源です

• +12V_EXT: 電源ユニットからグラフィックカードに直接接続される6ピンまたは8ピンの補助電源コネクタです

• +3.3V_BUS: 制御回路やロジック用の電圧として使用されます

電圧制御コントローラ (PWM Controllers)

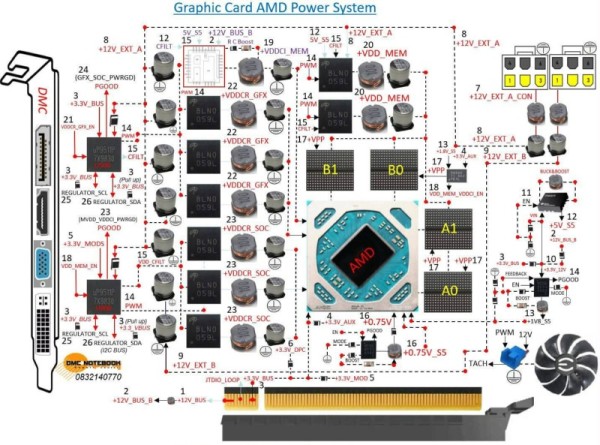

画像左側のオレンジ色の四角で示されたチップセット(uP9511P)がシステムの「頭脳」として機能します

これらのコントローラはPWM(Pulse Width Modulation)信号を生成し電源部のフェーズ(Phase)を制御します

• PGOOD: 電圧が正常に出力されていることを示す「Power Good」信号です

• I2C BUS: ソフトウェアやBIOSと通信し電圧を監視・調整するデータ通路です

電力変換段階 (Buck Converter Components)

各フェーズは高電圧(+12V)を低電圧(約1V前後)に変換するために以下の主要部品を通ります

• Mosfet: 「BLN0」などと表示されたチップで電流を非常に高速でスイッチングします

• Choke/Inductor: グレーの四角い部品で電流を安定化しノイズを除去してクリーンな電力を供給します

• +VDDCR_GFX: GPUコア用の電源ライン

• +VDDCR_SOC: GPU内部のメモリコントローラやその他ロジック用の電源ライン

• Capacitor: 円筒形の部品で変換された電力を一時的に蓄え滑らかに供給します

メモリおよびその他電源部 (Memory & Auxiliary)

• +VDD_MEM: ビデオメモリ(VRAM)に電力を供給するラインです

• +VPP / +1.8V_S5: メモリ駆動や内部ブート段階で必要な補助電圧です

• +0.75V_S5: 特定データ信号処理用の終端電圧(Termination Voltage)です

要約ガイド

この図は修理や設計解析の目的で作成されたものと考えられます グラフィックカードで画面が表示されないまたは電源が入らない場合通常以下の順序で確認します

1 入力確認: 電源が正常に供給されているか
2 有効信号確認: Enable信号がコントローラに伝達されているか
3 最終出力確認: コア電圧(+VDDCR_GFX)が正常に出力されているか
