電源LED無反応・充電不可 ― 原因はバッテリー保護ロック

今回入庫したデル製ノートパソコンは、
電源ケーブル接続時にまったく反応がない状態でした。

---

① 症状

• ACアダプター接続時、電源LED無反応

• バッテリー充電ランプ点灯せず

• 電源ボタン押下しても起動しない

• 完全に無反応状態

一見すると、

• メインボード故障

• DCジャック不良

• 電源IC破損

を疑う症状です。

しかし、分解診断の結果、
原因は別にありました。

---

② 原因 ― バッテリー保護ロック作動

内部点検の結果、

バッテリー側の一時的な保護ロック（シャットダウンロック）作動

が確認されました。

デルノートでは、以下の状況で
バッテリー保護回路が作動することがあります：

• 過電流

• 過放電

• 瞬間的な電圧異常

• 静電気ショック

保護回路が作動すると、

充電不可
電源供給停止
完全無反応

の状態になります。

---

③ 修理作業内容

作業工程：

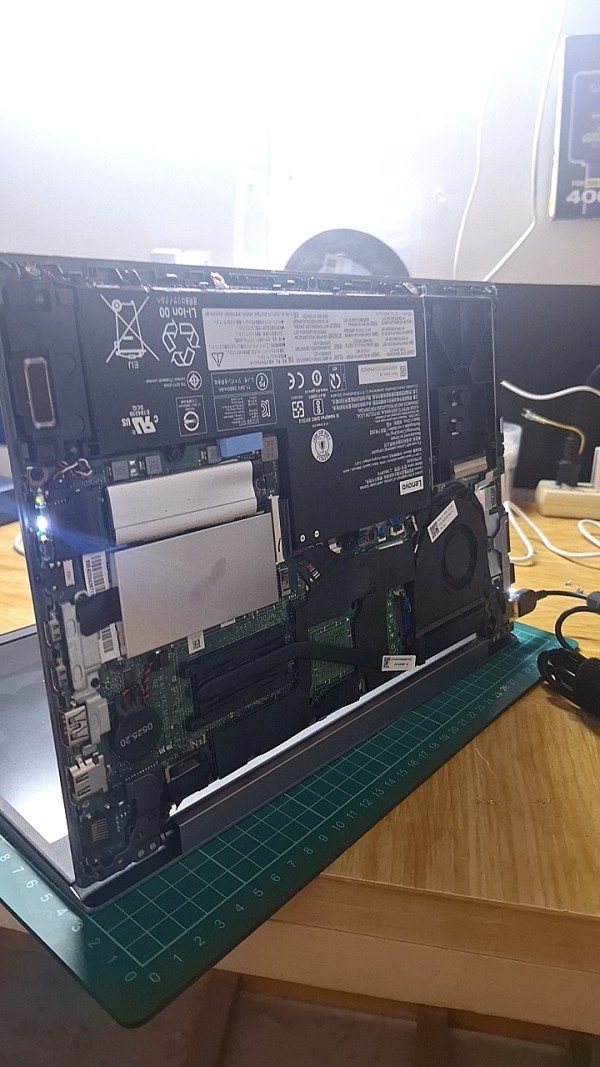

1. 本体分解

2. バッテリーコネクタ取り外し

3. 約5時間完全分離放置（内部回路放電）

4. バッテリー再接続

5. 動作テスト

---

④ 作業結果

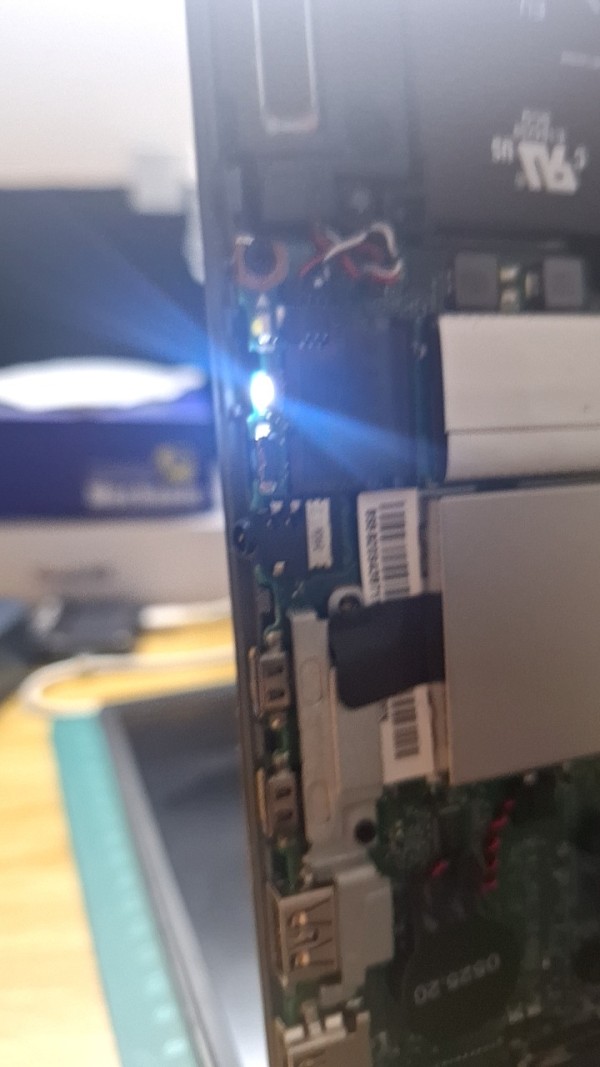

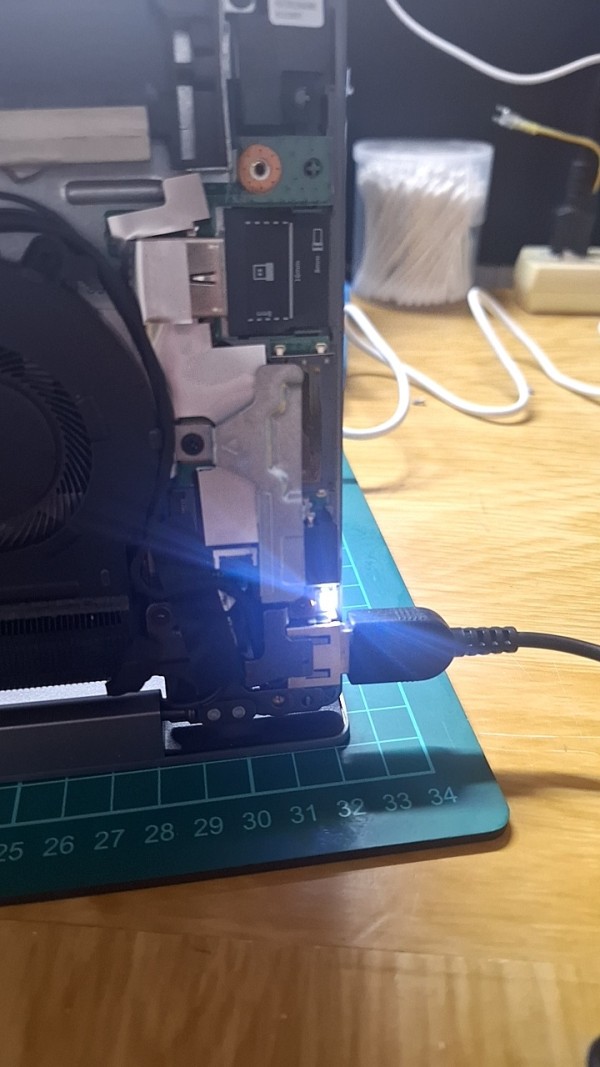

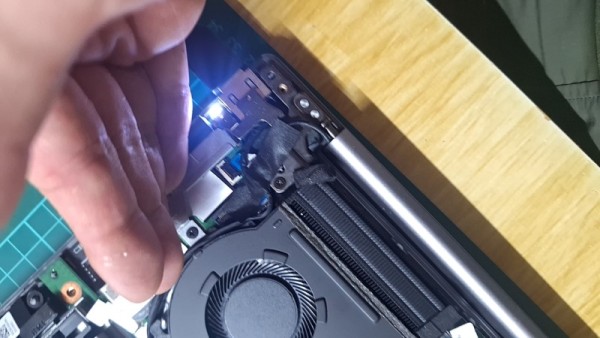

• 電源LED正常点灯

• 充電ランプ正常反応

• 起動正常

• バッテリー充電正常

マザーボード交換は不要でした。

---

⑤ なぜこの現象が起きるのか？

近年のノートパソコンは
バッテリー保護回路が非常に敏感です。

特にデル製の一部モデルでは、

• バッテリー内部ICがロック状態になる

• 外部電源を遮断する

• 強制リセットが必要になる

ケースがあります。

分解してバッテリーを一定時間分離することで、
内部回路がリセットされ正常復帰します。

---

結論

 電源完全無反応
 原因はバッテリー保護ロック
 バッテリー分離5時間
 再接続後正常復旧

という事例でした。

電源がまったく入らない場合でも、
必ずしもマザーボード故障とは限りません。

構造と回路の理解が、
不要な高額修理を防ぎます。
